Dopo un po' troppo tempo in verità ho terminato la costruzione della Power Bag. Partendo da due batterie al gel dismesse ma con ancora un po' di vita utile ho realizzato, in una valigetta da ipermercato, un gruppo di alimentazione a batteria. Le caratteristiche sono: Caricabatterie interno; Cinque prese da 12 V; Una presa da 8,7 v stabilizzata per la EOS ( Circuito di Nuova Elettronica ); Porta monitor collegata ad un tester con switch per la linea a 8.7 V e 12 V; Inverter integrato; Tripla presa da accendisigari; Ventola di estrazione dell'aria ( solo nella fase di carica ); Presa per un'alimentazione a 12 V esterna; Possibilità di caricare batterie anche verso l'esterno.

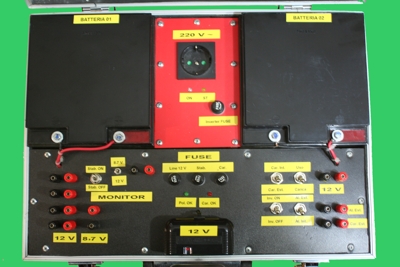

	Centralina 01
La realizzazione di tutta la cavetteria di supporto è stata realizzata nel tempo tenendo presente la posizione della Power Bag tra le gambe del treppiede. Anche quando osservo da casa o in posti in cui ho a disposizione la 220 V, installo sempre la Power Bag e la alimento con un alimentatore esterno.

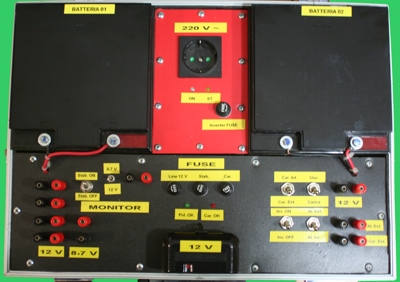

	Centralina 02

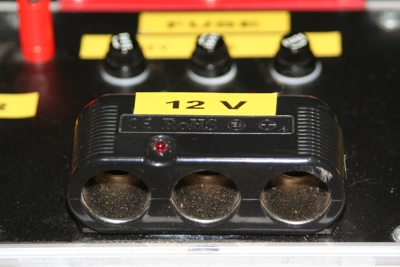

Lo spazio c'era e non mi sono voluto precludere la possibilità di alimentare accessori caon alimentazione da accendisigari. Di fatto non l'ho ancora mai usate ma il piccolo LED della multipresa mi funzione da segnalazione di alimentazione attiva.
	Prese accendisigari

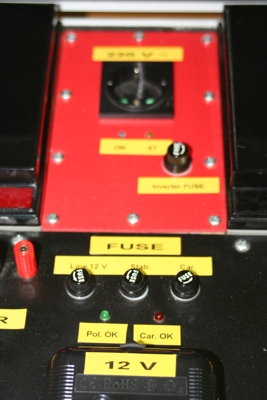

Il pannello roso cela la circuiteria dell'Inverter ed alloggia presa a 220 V, fusibile di protezione e LED di segnalazione. Lo uso raramente perchè spolpa le batterie. Il circuito è stato preso da un inverter da auto della Trust.
	Inverter

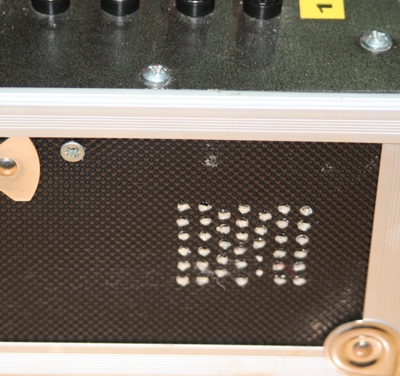

Il circuito del caricabatterie che ho integrato nella Power bag è stato smontato da un case plastico con molte feritoie di ventilazione. Per ovviare al fatto che ora il suddetto circuito si trova in un ambiente chiuso, ho collegato una piccola ventola da PC in parallelo al carico ( le batteie ). Ovviamente funziona solo in fase di carica.
	Presa d'aria

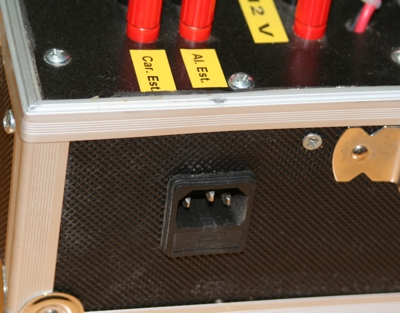

La 220 V entra tramite una spina da pannello recuperata da un gruppo di continuità da rottamare.
	Presa d'alimentazione

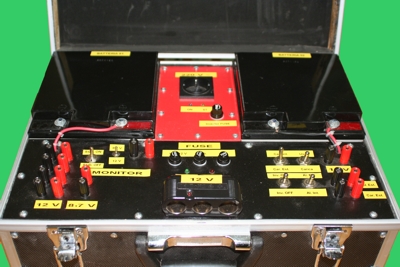

Incute timore ma funziona benissino...
	Vista d'insieme
